WINCOO

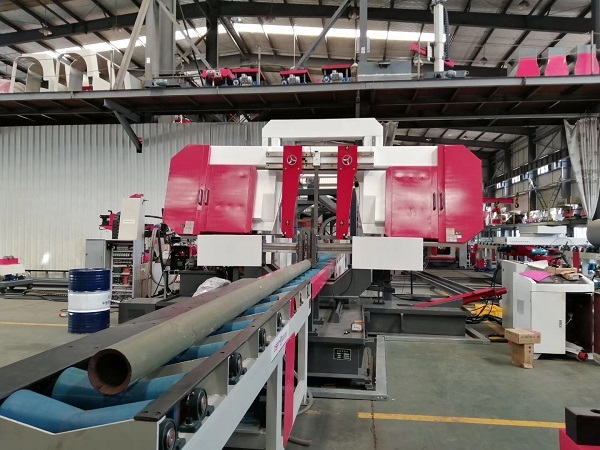

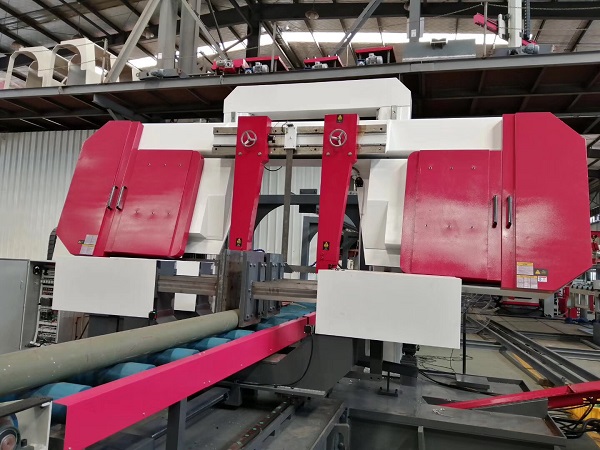

1. Cortadora de sierra de cinta para tubos de alta velocidad
Modelo: PCBSM-16Aa / 24Aa / 32Aa / 40Aa / 48Aa / 60Aa
u Características de rendimiento
Ø Rendimiento en línea: bueno (diseñado según el equipo de una línea de la línea de producción)
Ø Eficiencia de corte:≤2Min / corte de tubería (DN200 SCH40);
Ø Calidad de apertura: buena
Ø Rango de aplicación: se utiliza para proyectos con la mayoría de espesores de pared estándar y espesores de pared pesados
Ø Pasar el certificado CE
u Parámetros técnicos
Ø Estructura: horizontal y con columnas dobles, fabricada con rodillo especial.
Ø Diámetro de tubería aplicable: DN50-400 (φ60-426 mm);DN50-600 (φ60-630); DN200-800 (φ219-830 mm);DN300-1000 (φ325-1016); DN600-1200 (φ610-1219); DN800-1500 (φ813-1524);o hecho a medida según los requisitos
Ø Materiales aplicables: acero al carbono, acero aleado, acero inoxidable y acero criogénico
Ø Velocidad de alimentación: ajuste de velocidad continuo
Ø Modo de sujeción: Centrado de ambos lados, sujeción automática mediante cilindro hidráulico.
Ø Tensión de la sierra de cinta: tensar y aflojar automáticamente por hidráulica
Ø Sistema de refrigeración: bomba de refrigerante incorporada
Ø Velocidad de la sierra de cinta: 18,42,68 m / min;27, 52 o 78 m / min; 15-80 m / min
Ø Tamaño de la sierra de cinta: 4320 * 34 * 1,1 mm;7000 * 41 * 1,3 mm; 8880x67x1,6 mm; 10000 * 67 * 1,6 mm; 10800 * 67 * 1,6 mm; 15090 * 80 * 1,6 mm
Ø Dimensión de la máquina: 2,3 * 1,2 * 1,65 m;Los 3.6 * 1.5 * 2.1m; 4,05 * 2,0 * 2,6 m; 4,75 * 2,2 * 2,9 m; Los 5,0 * 2,2 * 3,15 m; 6,8 * 2,2 * 3,8
Ø Peso de la máquina: 1370KGS (±5%);4500KGS (±5%); 8000KGS (±5%); 9000KGS (±5%); 10000KGS (±5%); 22000KGS (±5%)
Ø Sistema de medición de longitud: si es necesario, se podría proporcionar un sistema de medición de longitud mecánico para fijar el corte de medición de longitud de los tubos, así como cortarlos y biselarlos con el soporte del sistema de transporte de la sierra de cinta.

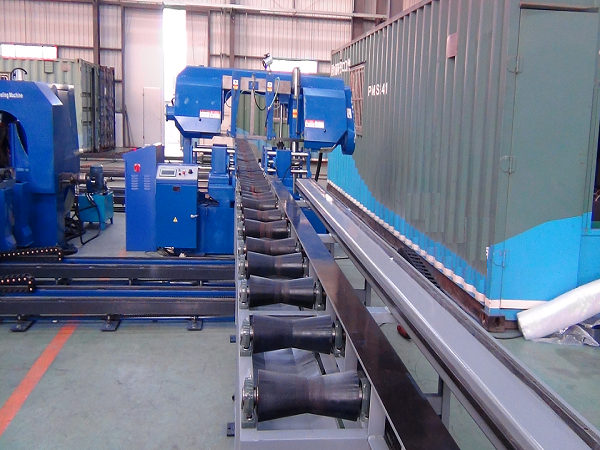

Ø Sistema de transporte: Si es necesario, se equipan sistemas de banda VF de corte y biselado accionados por motor.
Ø Voltaje:380V / 415V / 440V / 3Ph-50 / 60Hz o según solicitud y aviso por favor.
2. Máquina cortadora de sierra de cinta para tubos de control numérico (PLC)
Modelo: PCBSM-16Ab / 24Ab / 32Ab / 40Ab / 48 Ab / 60 Ab
u Características de rendimiento
Ø Rendimiento en línea: bueno (diseñado según el equipo de una línea de la línea de producción)
Ø Eficiencia de corte: ≤2Min / corte de una tubería (DN200 SCH40);
Ø Calidad de apertura: buena
Ø Rango de aplicación: utilizado para projefectos con la mayoría de espesores de pared estándar y espesores de pared pesados
u Parámetros técnicos
Ø Estructura: horizontal y con columnas dobles, realizada con rodillo especial
Ø Diámetro de la tubería aplicable: DN50-400 (φ60-426mm); DN50-600 (φ60-630); DN200-800 (φ219-830 mm); DN300-1000 (φ325-1016); DN600-1200 (φ610-1219); DN800-1500 (φ813-1524) o hecho a medida según los requisitos
Ø Materiales aplicables: acero al carbono, acero aleado, acero inoxidable y acero criogénico
Ø Velocidad de alimentación: ajuste de velocidad continuo
Ø Modo de sujeción: Ambos lados centran la sujeción automáticamente mediante cilindro hidráulico.
Ø Tensión de la sierra de cinta: tensar y aflojar automáticamente por hidráulica
Ø Sistema de refrigeración: bomba de refrigerante incorporada
Ø Velocidad de la sierra de cinta: 18,42,68 m / min; 17-85 m / min; 15-80 m / min (velocidades infinitamente variables);
Ø Tamaño de la sierra de cinta: 4320 * 34 * 1,1 mm; 7000 * 41 * 1,3 mm; 8880x67x1,6 mm; 10000 * 67 * 1,6 mm; 10800 * 67 * 1,6 mm; 15090 * 80 * 1,6 mm
Ø Dimensión de la máquina: 2,3 * 1,2 * 1,65 m; 3,6 * 1,5 * 2,1 m; 4,05 * 2,0 * 2,6 m; 4,75 * 2,2 * 2,9 m; Los 5,0 * 2,2 * 3,15 m; 6,8 * 2,2 * 3,8 m
Ø Peso de la máquina: 1370KGS (± 5%); 4500 kg (± 5%); 8000 kg (± 5%); 9000 kg (± 5%); 10000 kg (± 5%); 22000 kg (± 5%)
Ø Sistema de control: Control PLC con pantalla táctil (interfaz hombre-máquina)
Ø Longitud de medición del sistema de medición de longitud propia: 0,5 mo 1 m por veces según los datos. Ingrese los datos de los que desea cortar las piezas y luego realice una por una.
Ø Sistema de medición de longitud asistido: si es necesario, se podría proporcionar un sistema de medición de longitud mecánico para fijar la longitud de los tubos y cortar con el soporte del sistema de transporte de la sierra de cinta. Este es más adecuado para medir longitudes de tuberías largas hasta cortarlas.
Ø Sistema de transporte: estar equipado para un sistema de transporte de rodillos y accionado por motor, sistema de control de velocidad de frecuencia variable (si es necesario)
Ø Voltaje: 380V / 415V / 440V / 3Ph-50 / 60Hz o según solicitud y aviso por favor.
