Solución de la línea de fabricación de carretes de tubería

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2020-11-17      Origen:Sitio

La línea de fabricación de carretes de tubería tiene siete pasos: voladura → corte → biselado → ajuste → soldadura → pruebas no destructivas → pulverización de pintura.

1.Máquina de voladura

Necesitamos saber el tamaño, el peso, el material y el nivel de limpieza de la pieza de trabajo. Entonces podemos ofrecerle la máquina adecuada.

2


2. Cortadora

Hay tres tipos de máquinas de corte, son la máquina cortadora de sierra de cinta, la máquina cortadora y perfiladora de plasma y llama CNC de 5 ejes y la máquina cortadora y biseladora todo en uno.

Necesitamos saber el tamaño, el peso, el material de la pieza de trabajo. Entonces podemos ofrecerle la máquina adecuada.

①La máquina de sierra de cinta es de corte en frío, adecuada para acero al carbono, acero inoxidable, hay cuatro líneas de 2-24 '', 8-32 '', 12-48 '' y 24-60 ''. Es control PLC, con fijo función de longitud.

3


②La máquina de corte y perfilado por plasma y llama CNC de 5 ejes es de corte en caliente, adecuada para acero al carbono.También es control PLC.

4

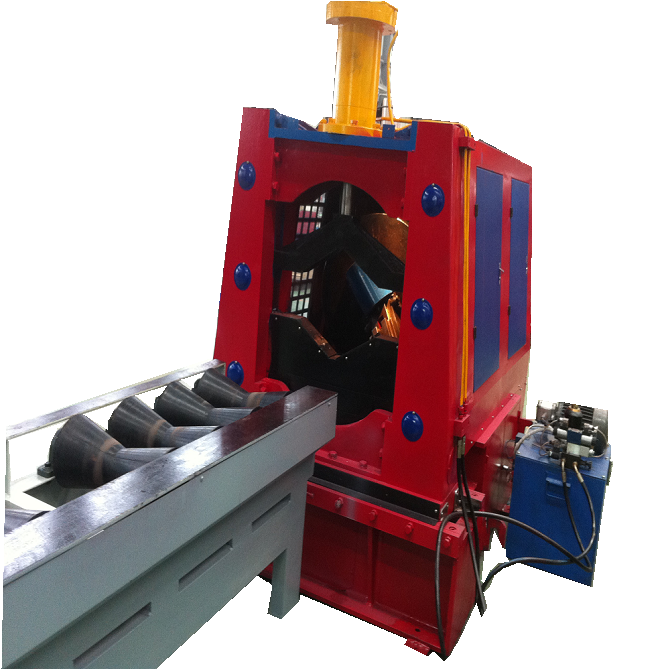

③Cortar y biselar todo en uno es corte en frío, y hay tres líneas de 2-16 '', 2-12 '' y 2-8 ''.

5

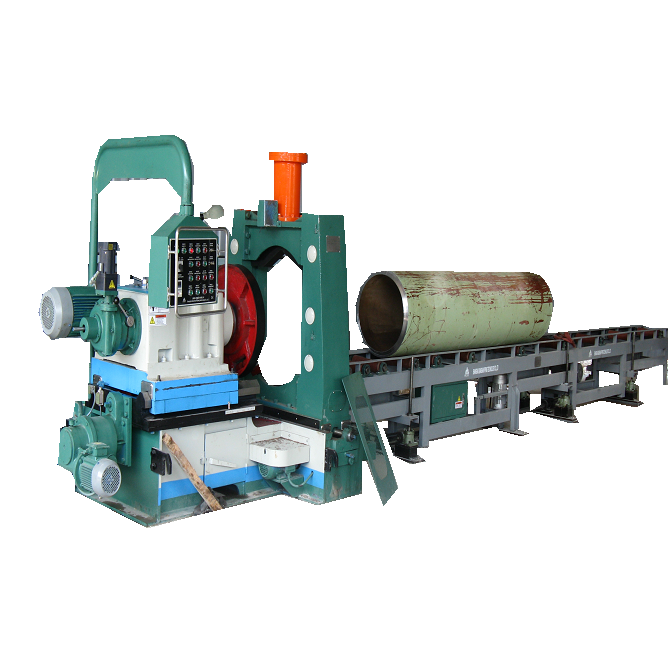

3.La forma de la ranura de la máquina de biselado / refrentado es J, U, V, X, etc.Es control PLC o CNC.Las dimensiones adecuadas de la pieza de trabajo son 2-16 '', 4-24 '', 8-32 '', 12- 48 '', 24-48 '' y 24-60 ''.

Necesitamos saber el tamaño, el peso, el material de la pieza de trabajo. Entonces podemos ofrecerle la máquina adecuada.

6

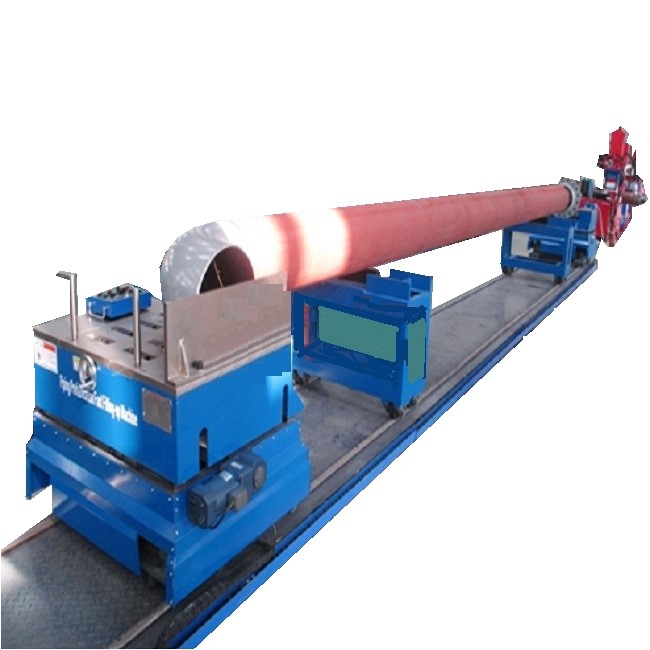

4.Máquina de instalación

7

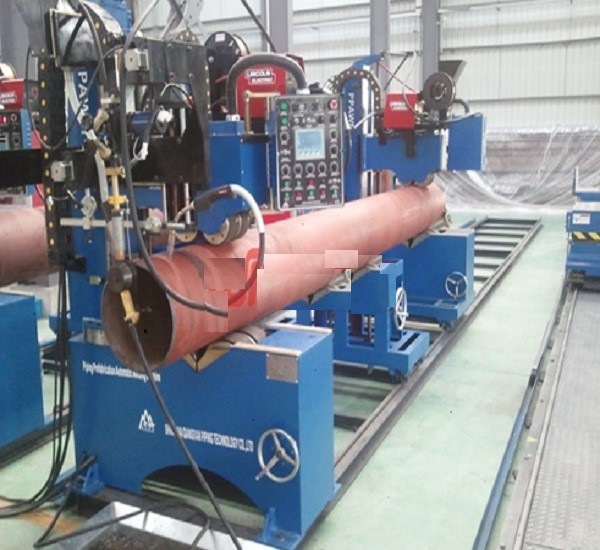

5.Máquina de soldadura, el procedimiento de soldadura es Paso de raíz → Llenado → Tapado, hay dos tipos de máquina de soldadura: tipo dividido y tipo voladizo.

89


6. Las pruebas no destructivas son NDT, tiene tres métodos de prueba: RT, UT y X Ray.

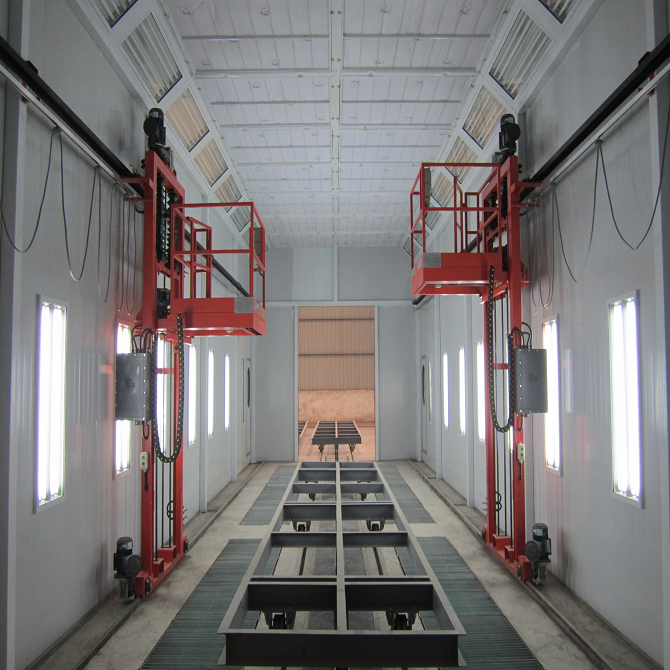

7.La pulverización de pintura se realiza a través de la cabina de pulverización para lograrlo.

Necesitamos saber el tamaño y la forma de la pieza de trabajo, luego podemos ofrecerle la máquina adecuada.


10
