I. Introducción

La laminadora de placas es un equipo de forja y prensado.La laminadora de placas se utiliza principalmente en el campo del mecanizado en frío de contenedores industriales y tanques de presión, etc. Consistencia de moldeo requerida, los arcos son estándar, buena conexión de costura de soldadura.Tradicionalmente, contenedores y tanques industriales se forman a mano, paso a paso, con rodillos operados por la experiencia. Debido a la creciente demanda de gasoductos y petroleros, la producción tradicional no ha podido satisfacer los requisitos del mercado. necesario para realizar la producción industrial a gran escala.

II. Análisis de proceso

El proceso de laminado de placas es un proceso de formación que UTILIZA la máquina laminadora de placas para realizar un doblado continuo de la placa en 3 puntos. Como se muestra en la figura 1, el proceso de laminado de la placa se compone de predoblado - centrado - círculo de bobina - redondeo

1. Doblado previo

Placa rodante, placa en ambos extremos de una longitud, porque la placa no entró en contacto con el rodillo, no se dobló, lo que se denomina el lado recto restante.Para evitar que la placa se desenrolle, el borde recto residual real es a menudo mayor que el valor teórico Debido a que el borde recto restante es difícil de eliminar en el enderezamiento y causa una gran tensión de soldadura y carga del equipo, es fácil producir accidentes de calidad y equipos, por lo que el material de la hoja debe doblar previamente el borde de la placa antes rodando, de modo que la regla restante se acerque al valor teórico.

2. Centrado

El propósito del centrado es hacer que la barra colectora de la pieza de trabajo sea paralela al eje del rodillo para evitar que se produzca un sesgo.

3. Círculo de bobina

El método de hacer rodar el círculo se divide en una alimentación y una alimentación múltiple.

El rebote del enrollado en frío es notable y se necesita una cierta cantidad de enrollamiento excesivo.

4. Redondeo

El redondeo se divide generalmente en tres pasos:

4.1.Carga.Ajustar el rodillo a la curvatura máxima corregida requerida según la experiencia o el cálculo;

4.2 Redondeo Gire el rodillo por 1-2 círculos bajo una curvatura de enderezamiento (especialmente enrolle cerca de la zona de soldadura), de modo que la curvatura de todo el círculo sea uniforme;

4.3 Descarga. Retire gradualmente la carga de modo que la pieza de trabajo ruede varias veces bajo una carga correctiva reducida gradualmente.

III Estructura principal y principio de trabajo

Esta máquina es una máquina de laminación simétrica, baja el rodillo y luego deja que el rodillo hacia arriba y hacia abajo haga

rollo opuesto para doblar la placa de acero.

B. Esta máquina se compone de dos partes que son parte de trabajo soldada en todo el chasis y parte móvil. Pieza de trabajo compuesta de base de cojinete izquierda y derecha, un rodillo superior, dos rodillos inferiores (el material de los tres rodillos es acero 45 # y hace tratamiento térmico), tornillo de elevación y turbina y otras piezas accesorias. Los rodillos hacia abajo impulsan el rodillo hacia arriba para moverse, el rodillo hacia arriba puede moverse hacia arriba y hacia abajo según la altura. Pieza de accionamiento compuesta por motor principal, reductor de velocidad principal y otras piezas accesorias.

C. Los rodillos inferiores fueron impulsados ​​por el motor principal a través del reductor de velocidad principal, el eje de salida del reductor de velocidad principal impulsado hacia dos rodillos hacia abajo por un grupo de engranajes, la dirección de giro de los rodillos ajustada por el motor principal.

D. Rodillo superior levantado por un motor accesorio a través del tornillo sin fin de transmisión del reductor de velocidad y el mecanismo de rueda sin fin de la base del cojinete de los rodillos derecho / izquierdo. Eso para permitir que el poste de elevación se mueva hacia arriba y hacia abajo.

E. El dispositivo de descarga está diseñado para quitar la pieza de trabajo después de que los tambores se doblan. Antes de descargar, los rodillos superiores se mueven a la posición de límite superior, el dispositivo de equilibrio en los extremos de los rodillos superiores golpea los rodillos superiores, extrae el eje del pasador y luego para quitar la pieza de trabajo.

IV.Parámetro técnico

1.Máquina de laminación de rollo superior universal

34

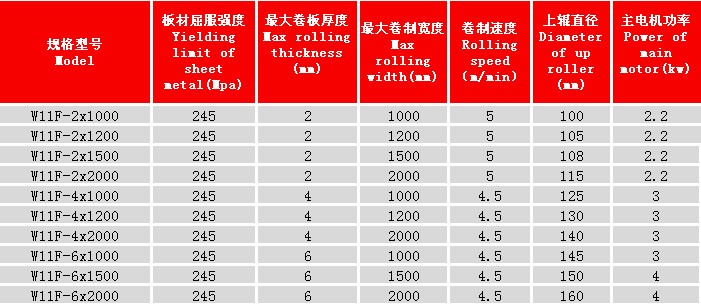

2.Máquina laminadora de placas asimétrica

35

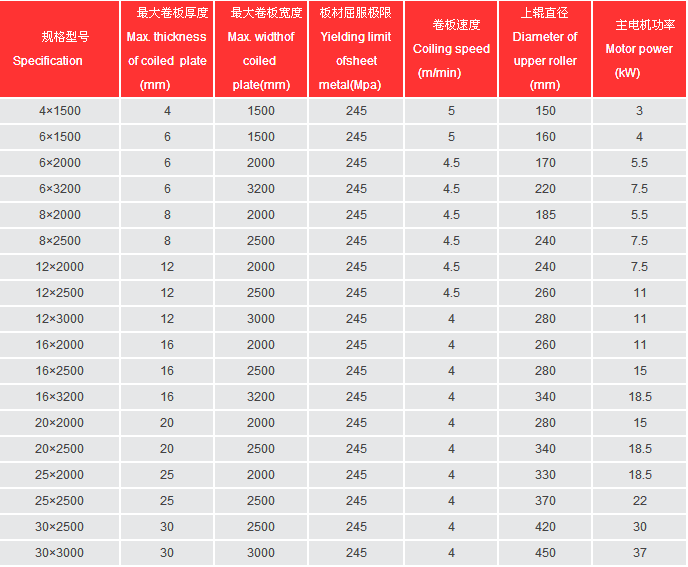

3.Máquina laminadora de placas simétrica mecánica

36

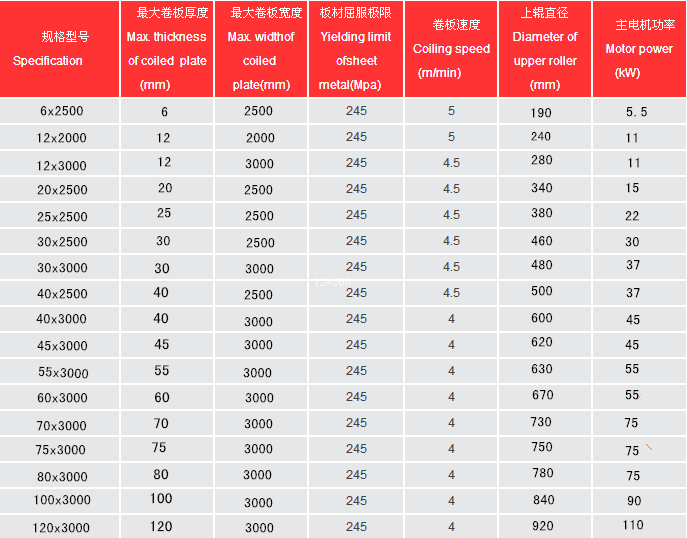

4.Máquina de laminación de placa ajustable horizontal

37

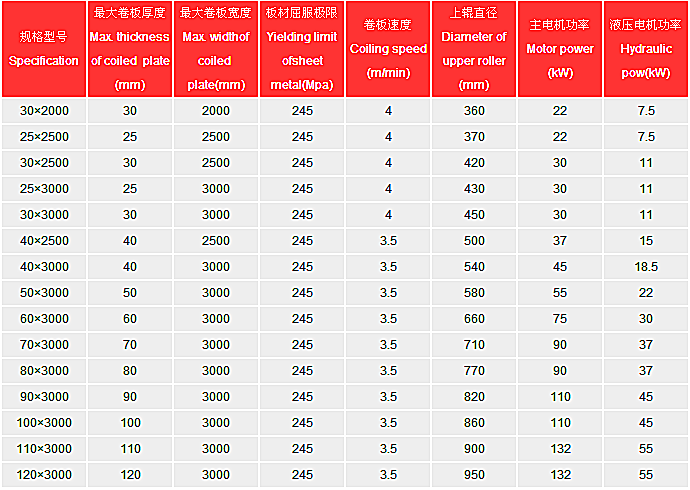

5.Máquina laminadora de placas de cuatro rodillos

38
