WINCOO
Modelo:EPCBM-24Ab /32Ab/ 48Ab / 60 Ab
Características de rendimiento:
1.Rendimiento en línea: bueno (diseñado según el equipo en línea de la línea de producción)
2.Velocidad de biselado:≤2Min / bisel de tubería (DN200 SCH40)
3.Corte de bisel: corte y con un bisel de la tubería al mismo tiempo.
4.Calidad de bisel: buena
1.Diámetro de tubería aplicable: DN100-600 (φ114-630);DN150-800 (φ159-830); DN200-1200 (φ219-1219); DN400-1500 (φ406-1524)
2.Espesor de pared aplicable:≤25 mm (corte hasta generador de plasma);≤60 mm (corte con llama)
3.Materiales aplicables: acero al carbono, acero aleado, acero inoxidable y acero criogénico
4.Longitud de corte: 6350MM o según solicitud
5.Forma de bisel: tipo V
6.Dirección de corte: longitudinal

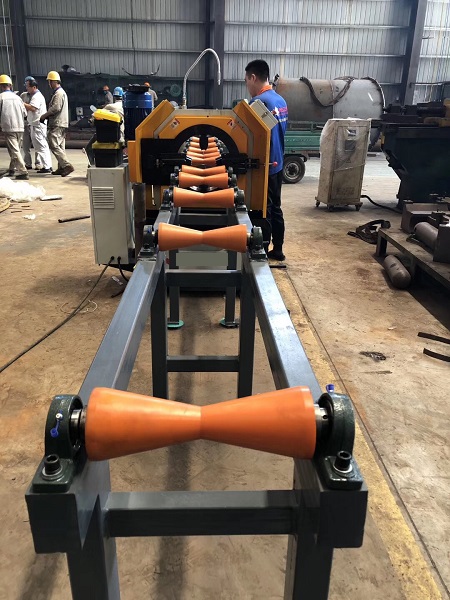

7.Banco de rodillos:
1) .Estructura: rodillo de tres líneas con distancia fija
2) .Longitud del banco de rodillos: 7000 mm o12000 mm(o comopor solicitud)
3).Sistema de conducción: servomotor + reductor de precisión
4) .Rev: 0-2.5M / Min (ajuste de velocidad continuo VF)
5) .Material del banco de rodillos: 45 #, tratamiento de pavonado de la superficie
6) Precisión de rotación: <2,0 MM
8.Número de ejes bajo control:2-6 ejes
1) .Eje de rotación de la pieza de trabajo (X)
2) .Cortar la primera pieza a lo largo del eje de movimiento axial (Y)
3) .Soplete de corte a lo largo de la pieza de trabajo del eje de giro axial (Z)
4) .Soplete de corte a lo largo del eje radial de giro de la pieza de trabajo (W)
5) .Cortar el despegue y aterrizaje vertical del primer eje del husillo (U)
6) Cortar la fuerza de la boquilla y retroceder el eje (V)
9.Sistema de carro:
1) Carrera del carro: 6350 MM (moviéndose longitudinalmente)
2) .Desplazamiento de la antorcha de corte: 700 MM (arriba / abajo); 300 MM (izquierda / derecha)
3) .Cortar con: corte por plasma (se puede equipar para corte con llama)
4) .Ángulo de la antorcha de corte: ± 45 ° （ajustable） para corte por plasma; ± 60 ° (ajustable) para corte con llama
5) Cantidad de antorcha de corte: una pieza para antorcha de corte por plasma, una pieza para antorcha de corte por llama.
6) .Error de ángulo: <2 °
7) .Precisión de fijación de longitud: <2.0MM
8) .Sistema de control: sistema de corte CNC de importación original IPC o SH-2000H
9) .Sistema de medición de longitud: medición de longitud CNC que se incluye en el sistema de control.
10) .Sistema de transporte: integrado en un sistema de transporte equipado con un elevador; un conjunto de sistema de transporte se puede proporcionar adicionalmente para la máquina de corte en bisel si es necesario y el transporte se puede implementar de forma manual o eléctrica.
11) Fuente de energía de corte de plasma: Hypertherm de EE. UU. (O según las demandas de los clientes)
