Conveniente sistema de elevación del tanque con sistema avanzado para tanque de agua

Color rojo
Material: Acero inoxidable
Orden mínima: 1 juego
Estado de Disponibilidad:
Cantidad:
  • YT-25

  • WINCOO

Descripción del producto

Sistema de elevación hidráulica para la construcción de tanques

★ Aplicación
* Los equipos se utilizan principalmente para la construcción vertical de tanques de arriba a abajo.
* También se puede utilizar para levantar o levantar mega piezas de trabajo.

★ Características
* El sistema consta de una estación de bomba hidráulica, cilindros, alambre de acero y carreras. Fácil de instalar y operar;
* El sistema utiliza un control central PLC para manejar la elevación. Cada paquete de energía está equipado con un dispositivo de equilibrio auxiliar para garantizar la precisión de la elevación simultánea.
* La estación de bombeo de elevación hidráulica tiene control manual subsidiario y control central de dos modelos de operación. El cilindro se puede ajustar para levantar por separado o para levantar con varios otros como un grupo, y también se pueden integrar varios grupos para que el levantamiento alcance una mejor precisión y un mejor efecto de soldadura.
* Todos los cilindros tienen válvula de seguridad. Se puede bloquear automáticamente para evitar que el cilindro / tanque se caiga incluso en situaciones de apagado, manguera de alta presión rota, explosión.
* El cilindro tiene una manguera de alta presión para evitar fugas de aceite que suelen ocurrir con las mangueras múltiples tradicionales. El cilindro volverá a su estado inicial por su propio peso.
* La carrera del cilindro hidráulico es de 1475 mm, lo que puede satisfacer cada carcasa anular con una elevación de un paso de 2630 placas. Reduzca enormemente la pérdida de tiempo.
* La altura básica del cilindro hidráulico es de 2050 mm, que puede coincidir con la máquina de soldadura automática de circunferencia para proceder a la soldadura de costura de circunferencia interna.
* Configuración del módulo, la cantidad del sistema de elevación se puede ajustar según el tamaño y el peso del tanque
* Alta eficiencia, cada vez que se levanta o se cae solo se necesitan unos 15 minutos.
* Puede cooperar bien con nuestras máquinas de soldadura de tanques, que pueden reducir en gran medida el costo de mano de obra y reducir el tiempo de construcción; Por lo general, una máquina de soldadura de costura horizontal puede igualar a 6-10 soldadores expertos. La máquina de soldadura de costura vertical puede igualar alrededor de 20-30 personas soldadores calificados y el tractor de soldadura a tope / filete puede igualar 6-15 soldadores calificados


Parámetro del producto
Presión máxima31,5 MPa
Fuerza de salida máxima250 kN
Altura máxima de elevación2630 milímetros
Distancia máxima de carrera1475 milímetros
Velocidad de elevación del cilindro223 mm / min
Caudal de la bomba de aceite7,2 l / min
Velocidad de rotación del motor1440 r / min
Voltaje de servicio del motor~ 380 V
voltaje de la válvula direccional electromagnética~ 220 V
Rango de temperatura requerido-10 ~ 60 ℃

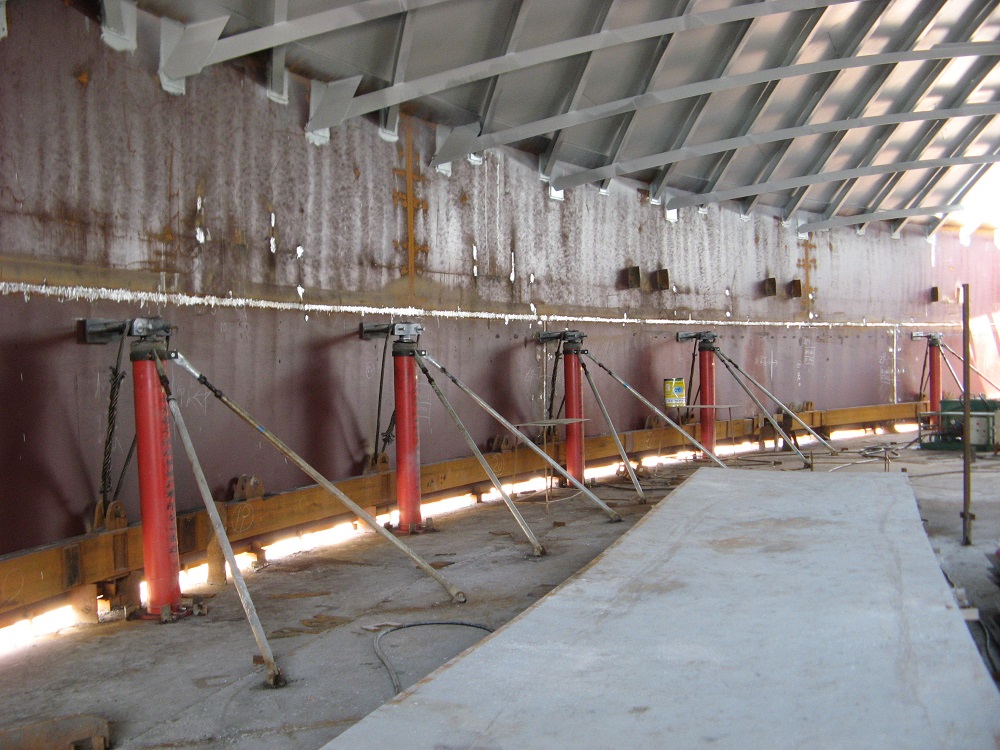

Imagen del producto

decir ah

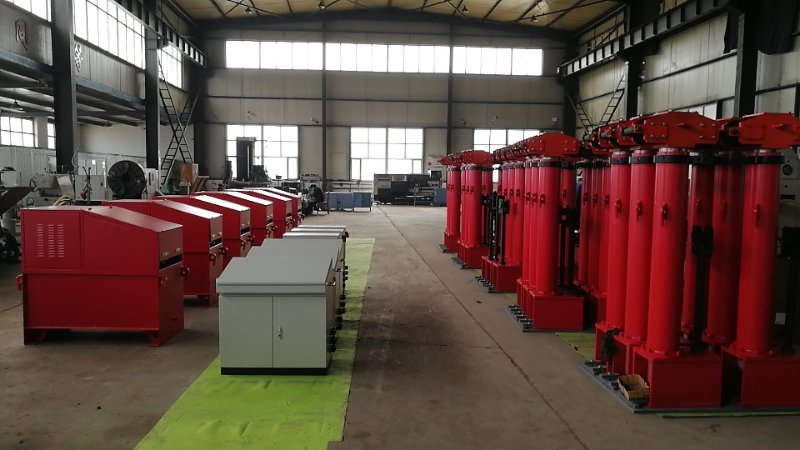

Alcance de suministro del sistema de elevación:
Un módulo incluye:
1 juego x Power Pump Station: fuente de alimentación hidráulica, potencia del motor 4KW, el flujo nominal es de aproximadamente 15 l / min.
5 juegos x cilindro de elevación: 25 toneladas clasificadas (18 toneladas, 100%) (incluidos los componentes del dispositivo de elevación hidráulica: cables de acero, dispositivo de soporte, varilla de tracción, etc.)
5 juegos x sistema de mangueras de aceite
La construcción de un tanque necesita un sistema de control de elevación. Cada sistema de control de elevación incluye: 1 juego x controles eléctricos y paneles de operación.
Cada juego incluye: 1 caja de control de operación PLC centralizada, 1 gabinete de fuente de energía Con el botón concentrado y el sistema de control automático PLC o control operado por manija de un solo juego.
El motor y el PLC tienen la marca SIMENS.
El elemento eléctrico principal es la marca Schneider.
Manguera con marca famosa de EE. UU. Y China JV
