WINCOO

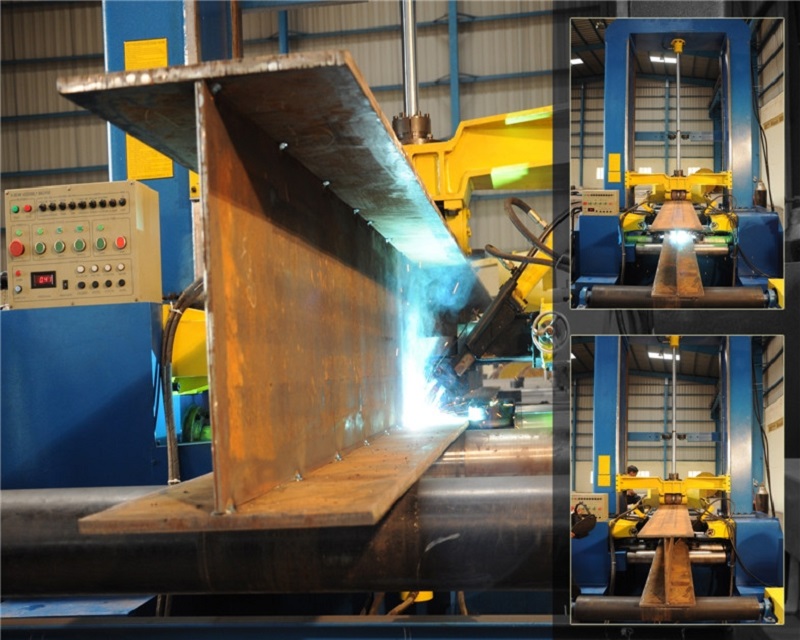

La estación de trabajo de combinación de vigas en H es el equipo apropiado para la producción de acero de vigas en H, y se utiliza principalmente para ensamblar, soldar y enderezar vigas en H. Centraliza la función de la máquina de ensamblaje, la máquina de soldar y la máquina enderezadora en una máquina combinada. Puede ahorrar tiempo durante el transporte de la pieza de trabajo y el espacio del lugar de trabajo, y también puede mejorar la producción anual de área unitaria.
1. La estación de trabajo de combinación de vigas H tipo PHJ es un equipo de nuevo tipo con alta eficiencia en el proceso de producción de vigas H.
2. Consta principalmente de bastidor principal, transportador de entrada, transportador de salida, centrado de varilla de tracciónsistema, potencia de soldadura, sistema hidráulico y sistema de control eléctrico.
3. El mainframe es el núcleo de esta máquina, que se compone de pórtico superior e inferiormontaje de la base. El pórtico superior puede presionar y soportar el alma de la viga; 4 grupos de sistema de guía de carril para guiar el camino que seestable y confiable.

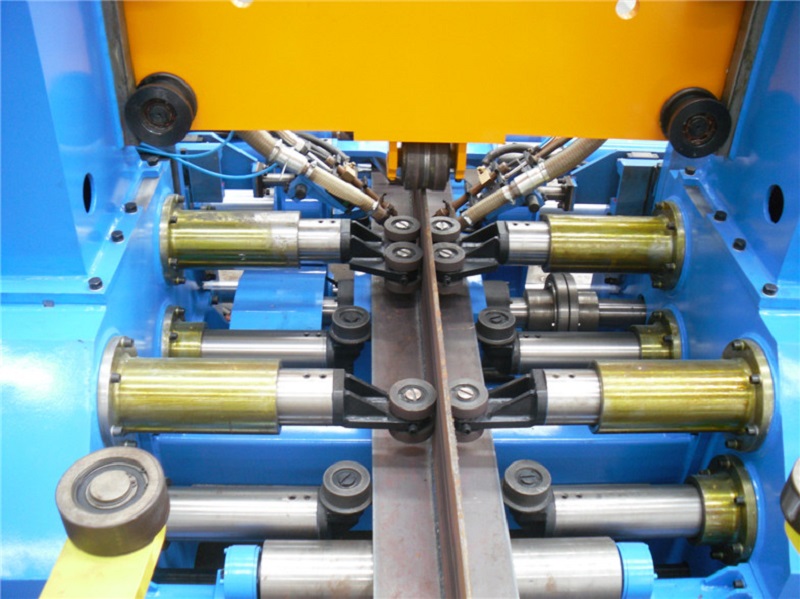

4. El posicionamiento del alma y la brida adopta una transmisión hidráulica. Ambos lados tienen sistema de sujeción y centrado mecánico síncrono para realizar el posicionamiento y centrado automático. También se diseñó una rueda excéntrica para microajustes.
5. Durante el proceso de ensamblaje de la viga H, hay una rejilla de detención de material de tipo elevación hidráulica automática en el extremo que puede asegurar que los extremos de la red y la brida estén alineados.
6. La unidad de ajuste de la pistola de soldadura adopta ARRIBA / ABAJO, IZQUIERDA / DERECHA y ajuste de ángulo para garantizar que siempre apunte a la costura de soldadura.
7. La unidad de enderezamiento adopta un cilindro de aceite para presionar hacia abajo. Se caracteriza por una gran capacidad de enderezamiento y un conveniente ajuste de la capacidad de enderezamiento.
8. Introduzca el transportador de 2,6 m * 3 secciones, y una de ellas se alimenta. El transportador de salida es de 11,5 m,y dos de ellos son del tipo de elevación que se utiliza para soportar la viga en H.
9. En el extremo de entrada, hay un sistema de varilla de tracción, un total de 3 piezas de caja de varilla de tracción que se utiliza para el centrado primario de la red y la brida.
10. Equipa 1 juego de sistema hidráulico. La bomba hidráulica es de un fabricante profesional, de fácil mantenimiento y larga vida.
11. El poder de soldadura adopta el MZ1000 chino o el Lincoln DC-1000 estadounidense, el poder de soldadura NA-3, el cabezal de soldadura de un solo arco de un solo alambre y la caja de control.
12. Japón Mitsubishi PLC controlado;

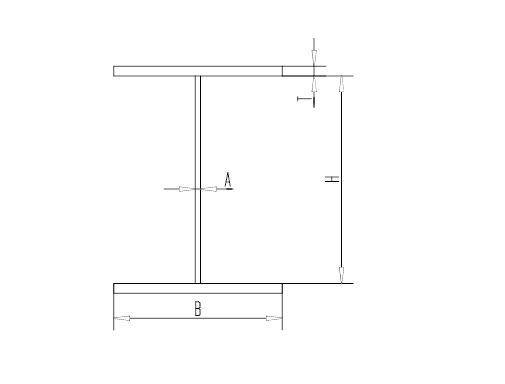

| Parámetros / Modelo | PHJ15 | |
| Tamaños web | Altura (mm) H | 200-1500 |
| Espesor (mm) A | 6-30 | |
| Tamaños de brida | Ancho (mm) B | 200-800 |
| Espesor (mm) T | 6-40 | |
| Espesor de enderezamiento (mm) | 6-35 | |
| Longitud de la pieza de trabajo (mm) | 4000-15000 | |
| Altura del filete de soldadura (mm) | 4-8 | |
| Velocidad de alimentación del mainframe (mm / min) | 200-2000 (VFD) | |
| Velocidad de soldadura (mm / min) | 200-1200 (VFD) | |
| Potencia de la máquina (kW) | 18.1kW (además del soldador SAW alrededor de 100KVA * 2) | |
| Transportador de entrada | Transportador de 2,6 m * 3 secciones (una de ellas es accionada) | |
| Transportador de salida | 11,5 m (incluidos dos transportadores de elevación) | |
| Método de soldadura | Soldadura de filete plano | |
| Método de enderezamiento | Tipo hidraulico | |
| Tecnología de soldadura | Soldadura SAW de arco simple / alambre simple | |
| Poder de soldadura | American Lincoln DC-1000, NA-3 o marca de soldador china | |
| Fuente de alimentación | 380V 50HZ 3P | |
