1. Introducción
Una vez finalizado el proceso de ensamblaje de la viga H, se requiere la soldadura SAW automática de la viga H. Tiene varios estilos estructurales: tipo pórtico LHA, tipo voladizo doble LHT y tipo voladizo LHC. Adopta un control de frecuencia variable de CA para realizar soldaduras de ida y vuelta. Tiene un funcionamiento estable y confiable y una operación simple y conveniente. El bastidor de guía de arco de diseño especial puede satisfacer los requisitos de soldadura de vigas en H pequeñas y vigas en estrella / transversal.
2. Parámetros principales
Modelo | LHA | |||||
Tramo de carril (mm) | 4000 | 5000 | 5500 | |||
Posición del controlador | Medio | Lado | Medio | Lado | Medio | Lado |
Altura de la web (mm) | 160-1200 | 160-1500 | 160-2000 | 160-2300 | 160-2200 | 160-2500 |
Ancho de brida (mm) | 140-800 | |||||
Longitud del trabajo (mm) | 4000-15000 | |||||
Velocidad de soldadura (mm / min) | 240-2400 | |||||
Potencia de la máquina (KW) | 9 | 9.7 | ||||
Fuente de alimentación | AC380V, 50HZ, 3P o hecho a medida | |||||
Arriba están nuestros modelos y parámetros estándar, y se puede diseñar y fabricar bajo pedido. | ||||||
* Nos reservamos el derecho a modificar las especificaciones sin previo aviso.
3. Características principales

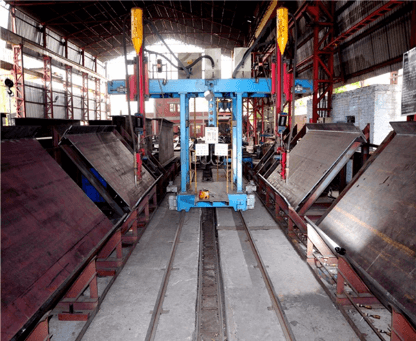

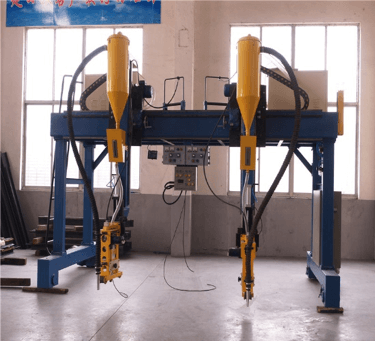

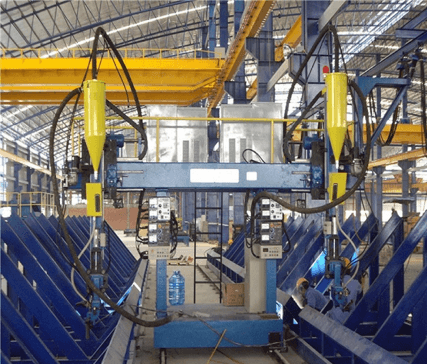

Los modelos estándar de nuestra soldadora automática de vigas en H tipo pórtico tienen las siguientes características:
1.Dos cabezales de soldadura pueden soldar dos vigas en H al mismo tiempo;
2. El controlador se puede colocar en el medio del pórtico o en ambos lados del pórtico;
3. Robusto toda la fabricación de acero con estructura estable y buena rigidez, y sin deformación después de un largo tiempo de uso;
4.A.C. control de frecuencia variable;
5. Soldadura hacia atrás y hacia adelante para mejorar la eficiencia;
6.Con el sistema de soldadura American Lincoln DC-1000, NA-3S SAW o la famosa marca china;
7.Con máquina de alimentación y recuperación de fundente;
8.Puede soldar estrella / viga transversal cambiando el dispositivo de guía de arco;
9. Tratamiento térmico de las principales piezas de soldadura después de la soldadura; tratamiento de chorro de arena a las principales piezas de soldadura antes de pintar;
10.Todas las piezas de movimiento tienen sistema de lubricación;
11. Los elementos eléctricos principales son marcas ABB / Siemens;
12. Orejeta de elevación;
